国产IFT系列原位高精度疲劳测试系统

世联博研IFT系列原位疲劳测试系统以其多波形复杂疲劳模拟能力、与DIC及显微观测技术的深度集成、高精度直驱加载技术以及宽温域环境模拟能力，为用户提供了从常规疲劳测试到端工况服役性能评估、从宏观力学响应到微观损伤机制研究的方位解决方案。

IFT系列的价值不止于一台疲劳试验机——它是一座连接材料宏观疲劳性能与微观损伤机制的桥梁，让研究者能够在动态循环加载过程中实时、地观察材料内部的损伤萌生与演化，真正实现从“盲人摸象”到“过程洞察”的跨越。

世联博研IFT系列原位疲劳测试系统，即IFT（In-Situ Fatigue Testing System）系列原位疲劳测试系统，在材料科学与工程领域，疲劳失效是导致结构破坏的主要原因之一——无论是航空航天、轨道交通，还是柔性电子器件，材料在反复加载下的性能表现直接决定了产品的安性与寿命。然而，传统的疲劳测试往往只能在“黑箱”中进行，无法实时观察材料内部的损伤演化过程。IFT系列正是为解决这一行业痛点而设计，该系统专注于材料在循环载荷下的疲劳性能与断裂行为研究，可在动态加载过程中实时捕捉材料表面的微观结构演化，将疲劳测试从“事后分析”推向“过程洞察”。

该系统采用高精度直驱加载技术，支持正弦波、余弦波、方波、三角波等多种加载波形，具备载荷谱和随机疲劳加载功能，载荷和频率阈值宽。IFT系列可无缝配合DIC（数字图像相关法）、3D超景深显微镜等光学观测手段，实现疲劳测试过程中的场应变与变形可视化，选配高低温环境箱或腐蚀介质模块后，更可在端环境下开展材料服役性能研究。系统可广泛应用于金属、高分子、柔性电子、复合材料等材料的疲劳性能表征与失效机理研究。

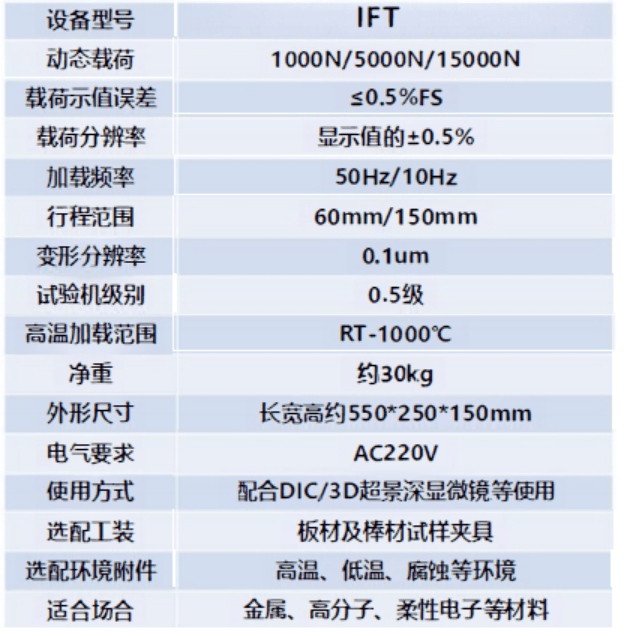

二、性能参数

IFT系列动态载荷覆盖从1000N到15000N的三级可选范围，频率高可达50Hz，能够满足从软材料到高强度合金的广泛测试需求。0.5级试验机精度等级和0.1μm的变形分辨率，确保了疲劳测试数据的权威性与可靠性。行程范围60mm或150mm的可选配置，可根据用户试样尺寸灵活定制。整机净重仅约30kg，外形紧凑（550×250×150mm），便于在实验室空间内灵活部署。

三、核心优势与特点

1. 多波形加载与复杂疲劳模拟

IFT系列支持正弦波、余弦波、方波、三角波等多种加载波形，具备载荷谱和随机疲劳加载功能，能够模拟真实服役工况下的复杂疲劳载荷。这一能力使得系统不局限于常规的等幅循环加载，还可模拟实际工程中遇到的变幅载荷、随机载荷等复杂工况，为材料的服役寿命预测提供更接近真实的实验依据。

2. 高精度直驱加载技术

系统采用高精度直驱加载技术，摒弃传统传动机构中的间隙和摩擦，实现了低载荷、高频率、低能耗的控制。直驱架构消除了传动链中的弹性变形和回程误差，确保加载波形的复现，特别适用于微小载荷下的高频疲劳测试场景。

3. 原位观测与场应变可视化

IFT系列的核心优势在于与光学表征技术的深度集成：

• DIC场应变测量：可配合数字图像相关技术（2D-DIC/3D-DIC），实时获取样品表面在动态循环加载过程中的场位移与应变分布云图，直观呈现疲劳过程中的局部变形集中、裂纹萌生与扩展路径。

• 3D超景深显微镜联用：配合三维超景深显微镜，可在疲劳加载过程中实时观察材料表面的微观形貌演化，捕捉裂纹萌生、扩展乃至断裂的过程。

• 数据同步采集：控制器具备多路数据采集通道，可同步采集力、位移、应变等多种信号，确保力学数据与光学观测数据的时间轴严格对齐。

4. 宽温域与腐蚀环境模拟能力

IFT系列可选配微型高低温环境箱，温度范围覆盖室温至1000℃，满足高温合金、航空材料等端工况下疲劳性能研究的迫切需求。此外，还可选配腐蚀环境模块，用于模拟海洋、化工等腐蚀环境中的材料疲劳行为。

5. 疲劳裂纹扩展测试模块

可选配疲劳裂纹扩展测试模块，适配CT（紧凑拉伸）试样，支持对金属材料、复合材料的疲劳裂纹扩展速率进行测定，为材料的断裂力学研究和损伤容限设计提供关键实验数据。

6. 模块化夹具设计

IFT系列配备板材及棒材试样夹具，用户可根据试样类型快速更换夹具，实现一机多用。夹具结构紧凑、精度高，确保载荷传递的准确性和测试的可重复性。

四、主要使用场景

1. 金属材料疲劳性能表征

金属材料在反复加载下的疲劳性能是工程结构设计的关键依据。IFT系列可开展金属材料的高周疲劳（HCF）和低周疲劳（LCF）测试，获取材料的S-N曲线、疲劳限、裂纹萌生与扩展规律等关键参数，为航空发动机叶片、轨道交通车轮轴、汽车底盘结构件等关键零部件的疲劳寿命评估提供实验支撑。

2. 高分子材料与柔性电子可靠性评估

高分子材料在循环载荷下的力学响应与失效行为直接影响柔性显示、可穿戴电子设备等产品的使用寿命。IFT系列可用于高分子薄膜、弹性体、水凝胶等材料的循环加载疲劳测试，配合DIC场应变测量，实时获取材料在动态变形过程中的应力分布与应变集中区域，为柔性电子结构优化设计提供实验数据。

3. 高温/腐蚀环境下的疲劳寿命预测

IFT系列可选配高温环境箱（RT~1000℃）和腐蚀介质模块，可模拟航空发动机热端部件、海洋工程装备、化工管道等端工况下材料的疲劳行为，为高温合金、耐腐蚀合金等特种材料的服役安评估提供关键测试手段。

4. 复合材料疲劳行为研究

碳纤维复合材料、玻璃纤维增强材料等在航空、风电、汽车等领域的应用日益广泛。IFT系列可用于研究复合材料层合板在循环载荷下的层间疲劳行为、界面脱粘及分层扩展规律，为复合材料的疲劳寿命预测和结构优化提供数据支撑。

5. 力热耦合与多物理场环境模拟

配合高温环境箱，IFT系列可模拟材料在高温环境下的疲劳行为，研究温度对材料疲劳性能的影响机制，为航空发动机高温合金、涡轮盘材料等关键部件在力-热耦合环境下的安评估提供测试手段。

6. 配合DIC进行疲劳裂纹扩展场分析

IFT系列与DIC技术的集成，使得用户可以在疲劳测试过程中实时获取样品表面的场应变演化云图，精准捕捉裂纹的应变集中区、塑性区演化及裂纹扩展路径，为疲劳裂纹扩展机制研究提供前所未有的可视化手段。

五、典型客户

世联博研原位疲劳测试系统的客户广泛分布于高校科研院所、航空航天与国防工业、轨道交通与汽车制造、新材料研发机构等领域。

科研院校领域：IFT系列服务于国内多所高校的材料科学与工程、机械工程等专业实验室，用于金属材料疲劳性能研究、高分子材料循环加载测试、复合材料疲劳行为分析等方向。世联博研与哈尔滨工业大学、西北工业大学、浙江大学等国内理工高校建立了深度合作关系，共建前沿实验室，探索材料疲劳性能测试的前沿技术。微力试验系统已成为测试贵重材料、微电子材料、单晶材料、生物材料以及高分子材料的力学性能和疲劳寿命的重要手段。

航空航天领域：IFT系列可用于航空发动机叶片、机身结构件等关键部件材料的疲劳性能评估，满足高可靠性、长寿命服役的测试需求。系统的高温测试能力（RT~1000℃）使其特别适用于航空高温合金材料的疲劳性能表征。

轨道交通领域：IFT系列可用于高铁车轮轴、轨道结构材料的疲劳性能测试。西南交通大学吴圣川教授团队牵头联合研发的原位疲劳试验装置，实现了0.1 Hz至20 kHz宽广频带疲劳加载，为高速列车、航空发动机等重大装备关键承力材料的服役寿命预测提供了新的测试手段，相关技术已获得中国和法国发明专利，并作为核心支撑技术参与了标准制定。

核能装备领域：针对核电厂一回路冷却剂环境加速疲劳问题，核动力院自主研发了疲劳监测和瞬态统计系统（IFT）信号处理设备，打破了核发达在三代压水堆核电站疲劳监测系统设计和设备制造上的垄断，已在漳州1号机组完成系统出厂验收。这一技术路径与世联博研IFT系列原位疲劳测试系统在技术理念上一脉相承，彰显了原位疲劳测试技术在核能装备领域的广阔应用前景。

柔性电子与新材料领域：IFT系列在柔性电子器件可靠性评估、高分子材料疲劳性能测试等新兴领域具有特优势，服务于华为、京东方等科技企业的材料研发部门，助力新一代显示技术和可穿戴设备的可靠性设计。

六、学术文献与科研贡献

世联博研IFT系列原位疲劳测试系统在多学科科学研究中发挥了关键作用，用户基于相关设备发表的高水平学术论文广泛见于国际权威期刊。

以下为部分代表性研究方向及相关文献：

• 高温合金疲劳性能研究：针对航空发动机叶片用镍基高温合金，利用原位疲劳测试系统研究其在高温循环加载下的疲劳裂纹萌生与扩展机制，成果发表于《International Journal of Fatigue》等疲劳领域期刊。相关研究突破了高低温超高周疲劳载荷加载、高低温复杂疲劳载荷加载等“卡脖子”技术问题，解决了材料性能测试领域中高温、复杂静动态机械载荷下材料力学性能原位测试这一核心难题。

• 金属超高周疲劳研究：西南交通大学吴圣川教授团队围绕高速列车关键构件服役可靠性需求，研制出兼具低周、高周及超高周疲劳测试能力的原位试验装备，实现0.1 Hz至20 kHz宽广频带疲劳加载。该装置可与高分辨X射线三维成像技术结合，在材料循环受载过程中实时获取内部损伤演化过程，如同为金属材料进行“动态CT扫描”。相关成果在125届巴黎国际发明展上荣获金奖，并牵头荣获四川省科技一等奖。相关装备和技术已在上海同步辐射光源、北京高能同步辐射光源等多个重大科技基础设施以及多所高校和科研院所得到广泛应用。

• 原位疲劳测试技术开发：基于自主开发的原位微力材料测试系统，针对不同的微电子封装互连材料及器件开展力学性能与疲劳行为研究，相关成果在微力试验系统的控制及软件系统开发、作动系统设计及附件研制等方面形成了系统的技术积累。

• 多物理场耦合疲劳测试：吉林大学赵宏伟教授、马志超教授团队研发的“材料复合应力高温疲劳性能原位测试仪”，聚焦复杂工况机械应力重构、力-热耦合加载与解耦、多光谱-声谱原位测试等关键技术，在76届德国纽伦堡国际发明展上荣获金奖。相关技术实现了在国产大飞机、能源电力关键材料力学性能测评与质量严控上的应用。

• 低温疲劳性能研究：针对航空航天用钛合金材料在低温高空环境下的疲劳特性研究，IFT系列可为飞机发动机叶片和机身结构在低温条件下承受高频振动载荷的疲劳行为评估提供关键测试手段。

• 复合材料疲劳表征：IFT系列可用于研究碳纤维复合材料在循环载荷下的疲劳行为和损伤演化机制，为航空工程中的复合材料结构设计和寿命预测提供实验支撑。

以上研究成果充分彰显了原位疲劳测试技术在材料科学前沿研究中的核心价值，也为IFT系列产品的性能验证与实际应用提供了坚实的学术支撑。
